Guide d'assemblage du BASTOS-S

Architecture

Vue logique

BASTOS-S est un interpréteur BASIC qui s’exécute sur le processeur d’un interrupteur Wi-Fi Sonoff. Le langage est adapté aux spécificités du Minitel, notamment les commandes d’affichage qui produisent des séquences Videotex ensuite transmises au Minitel par la prise péri-informatique. BASTOS dispose de commandes pour se connecter à Wi-Fi et aux services Minitel aujourd’hui disponibles sur Internet. En mode connecté, BASTOS agit comme une passerelle bi-directionnelle entre le service et le Minitel.

Vue physique

BASTOS-S est basé sur un interrupteur Wi-Fi du commerce, le Sonoff Basic, dont les révisions R2, R3 et R4 sont supportées. Le modèle SV (Safe Voltage) est également supporté, mais il ne dispose pas de boîtier. Le montage est toutefois plus simple sur ce modèle puisqu’il dispose d’un régulateur intégré.

Les caractéristiques qui nous intéressent sur ces modules sont :

• L’alimentation et le lien série qui sont directement accessibles sur la carte par des trous traversants
• La possibilité de flasher un nouveau firmware depuis un PC via un simple adaptateur USB-Serial
• Le boîtier, présentant un bouton poussoir et une LED
• La possibilité d’utiliser le lien série, Le Wi-Fi, le bouton poussoir et la LED par programmation
• L’entrée série RX, bien que 3.3v, est tolérante 5v, c’est à dire “compatible” avec la sortie TX du Minitel. De même, la sortie TX à 3.3v sera vue comme un niveau haut par le Minitel

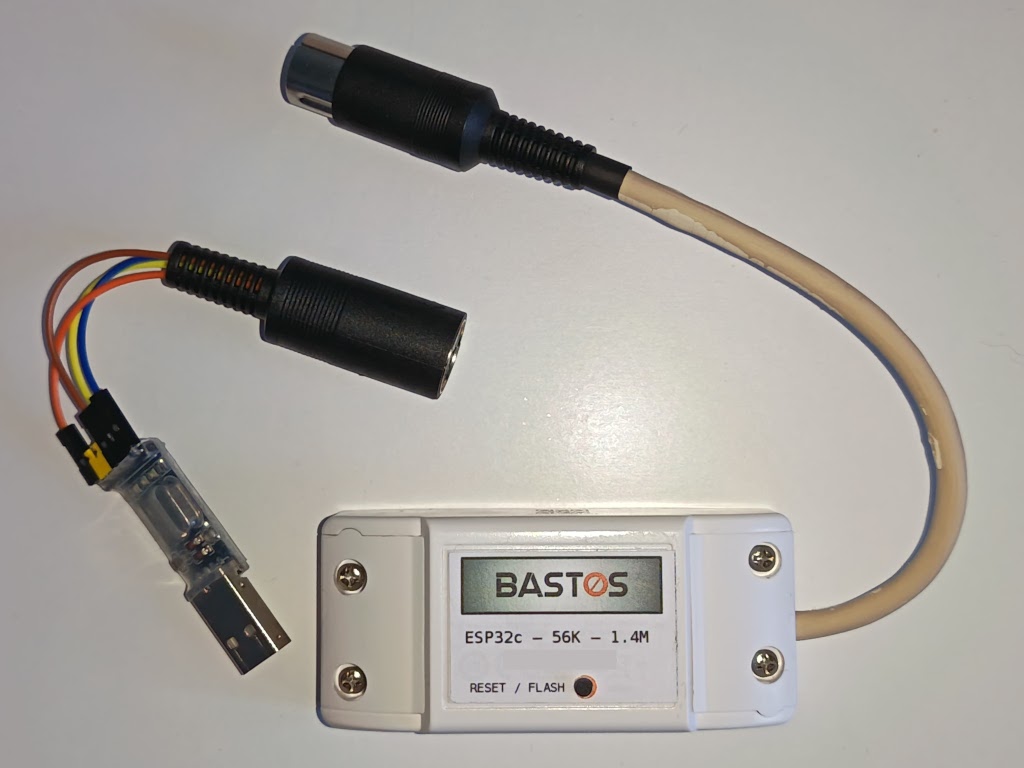

L’alimentation du module est par contre contrainte à 3.3v. En exploitation, la prise péri-informatique fournit, selon les modèles de Minitel, une tension entre 9v et 24v. En phase de flashage du firmware, les adaptateurs USB serial du commerce fournissent généralement deux tensions : 3.3v et 5v. En optant pour un abaisseur / régulateur vers 3.3v qui accepte en entrée des tensions de 5v à 24v, il est possible d’intégrer le composant dans le boîtier et de fournir une interface commune pour les phases d’installation et d’exploitation (figure [@BASTOS-ALL]).

Hardware

Liste du matériel

Réf.	Prix approx.	Comment.
DD4012SA à 3.3V	1€-5€	4.7v-40v en entrée, pas besoin si SV
Sonoff Basic R4	4€-6€	R2, R3 et SV possibles
CH340G	1€-5€	USB Serial / TTL 5v, pour flash depuis PC
DIN-5 Mâle et DIN-5 Femelle	2€-8€	Ou câble DIN5 mâle - femelle à couper en deux
Câbles de couleur	récup.	Câbles téléphonique, câbles Dupont, etc.

Sonoff + Régul. + DIN-5 Mâle

Schéma

Sur le schéma en figure [@SHEMA-CABLAGE], la prise péri-informatique est représentée. Cette vue correspond également à la vue arrière de la prise DIN-5 Mâle, côté soudure, destinée à s’enficher dans la prise péri-informatique. Il suffit donc de suivre simplement le schéma pour réaliser le montage.

Une attention particulière aux fils TX et RX : Le fil marron, TX du Minitel, est soudé sur RX du Sonoff, et le fil jaune, RX du Minitel, sur TX du Sonoff. On réalise au niveau de la carte le croisement de la connexion série.

Exemple

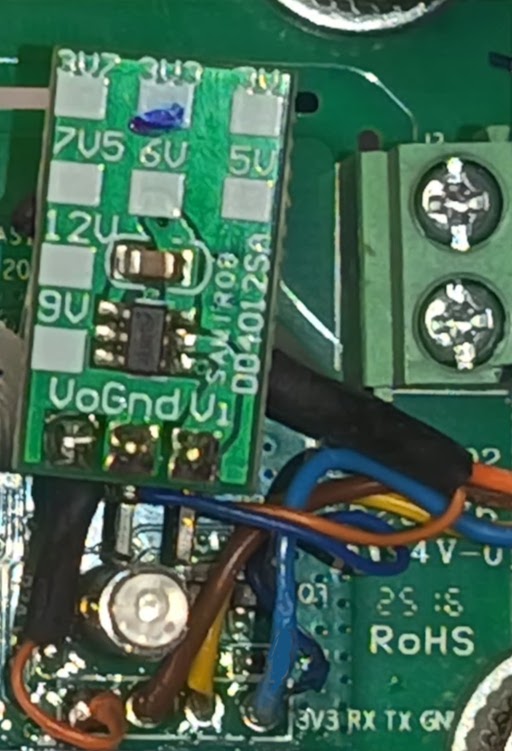

Dans l’exemple d’assemblage en figure [@SOUDURE-R4], on a placé le régulateur de façon à ce qu’il entre dans le boîtier (fig. [@BASTOS-ALL]).

TODO: Ajouter un exemple avec SV

USB Serial + DIN-5 Femelle

Schéma

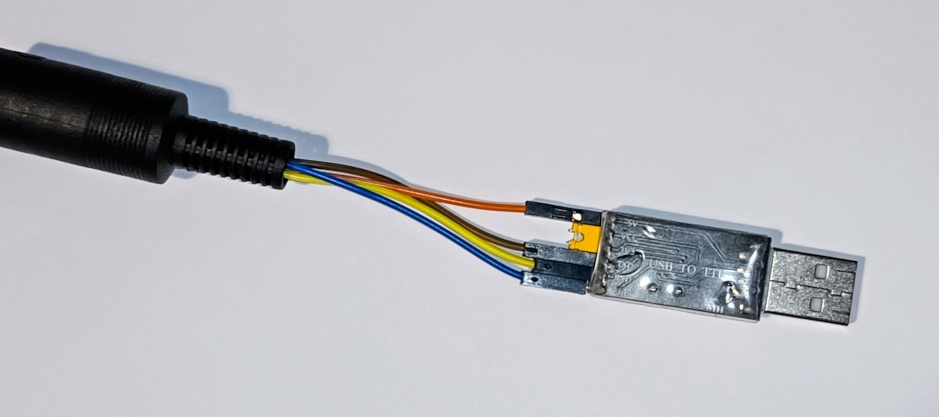

La prise DIN-5 femelle est câblée avec des fils Dupont femelles afin de la relier aux pattes d’un convertisseur série USB vers TTL. Ce câble + convertisseur permet de relier le Sonoff à un PC, principalement pour installer le firmware par la procédure de flashage.

Les fils TX (marron) et RX (jaune) sont raccordés aux pattes de mêmes noms sur le convertisseur. Nul n’est besoin de les croiser ici, puisqu’ils sont déjà croisés au niveau de la carte Sonoff.

L’alimentation fournie par le convertisseur doit être prise sur le 5v, car elle est convertie par le régulateur en 3.3v avant d’atteindre le Sonoff. Les niveaux TX et RX peuvent être 3.3v ou 5v.

Exemple

Firmware

Pré-requis

• esptool doit être accessible dans le PATH, l’installer au besoin avec sudo apt install esptool
• L’utilisateur doit appartenir au groupe dialout pour ouvrir les ports série
• Relier le boîtier et le câble de flashage en connectant les prises DIN-5 mâle et femelle
• Brancher les fils Dupont sur l’adaptateur USB Serial (CP2102, CH340, FTDI en mode 5v)

Installation

Récupérer sonoff-flash.tgz par FTP depuis le PC de flash. Cette archive est auto-suffisante pour flasher un Sonoff sans avoir à compiler les sources.

$ curl -o sonoff-flash.tgz "ftp://anonymous:@abasty-retro.fr:2121/firmware/sonoff-flash.tgz"
$ tar -xzf sonoff-flash.tgz

Mise en mode flash : Maintenir le bouton du Sonoff enfoncé pendant 3 secondes tout en branchant la prise USB sur le PC. En mode flash, la LED est allumée faiblement, elle ne clignote pas.

Lancer l’installation du firmware :

# Détection automatique du port et du modèle (R2/R3/SV ou R4)
$ ./flash.sh

# Ou en spécifiant le modèle explicitement
$ ./flash.sh r2       # Sonoff Basic R2/R3/SV (ESP8266)
$ ./flash.sh r4       # Sonoff Basic R4 (ESP32-C3)

# Si plusieurs adaptateurs USB-UART sont connectés, préciser le port
$ PORT=/dev/ttyUSB1 ./flash.sh

Exemple sur un Sonoff Basic R4 :

$ ./flash.sh
[21:14:55] Using port: /dev/ttyUSB0
[21:14:55] No target specified, detecting chip...
[21:14:55] Detected chip: esp32c3
[21:14:55] Flashing Sonoff R4 (ESP32-C3) on /dev/ttyUSB0...
esptool.py v4.7.0
Serial port /dev/ttyUSB0
Connecting...
Chip is ESP32-C3 (QFN32) (revision v0.4)
Features: WiFi, BLE, Embedded Flash 4MB (XMC)
Crystal is 40MHz
MAC: 24:ec:4a:cd:32:54
Stub is already running. No upload is necessary.
Changing baud rate to 460800
Changed.
Configuring flash size...
Flash will be erased from 0x00000000 to 0x00003fff...
Flash will be erased from 0x00008000 to 0x00008fff...
Flash will be erased from 0x0000e000 to 0x0000ffff...
Flash will be erased from 0x00010000 to 0x000e6fff...
Compressed 12464 bytes to 9065...
Wrote 12464 bytes (9065 compressed) at 0x00000000 in 0.5 seconds (effective 219.4 kbit/s)...
Hash of data verified.
Compressed 3072 bytes to 146...
Wrote 3072 bytes (146 compressed) at 0x00008000 in 0.1 seconds (effective 389.7 kbit/s)...
Hash of data verified.
Compressed 8192 bytes to 47...
Wrote 8192 bytes (47 compressed) at 0x0000e000 in 0.1 seconds (effective 554.7 kbit/s)...
Hash of data verified.
Compressed 877728 bytes to 530755...
Wrote 877728 bytes (530755 compressed) at 0x00010000 in 15.2 seconds (effective 460.8 kbit/s)...
Hash of data verified.

Leaving...
Hard resetting via RTS pin...
[21:15:14] ✓ Done.

Une fois le firmware installé, débrancher l’ensemble du PC, dissocier les prises DIN-5 et connecter le Sonoff sur la prise péri-informatique à l’arrière du Minitel. Allumer le Minitel (interrupteur sur M1B ou touche “Veille” sur M2), vérifier que la LED du Sonoff clignote une fois par seconde et qu’elle se stabilise au bout de 3 secondes environ.

Au premier démarrage, BASTOS formate la partition dédiée au stockage puis l’écran affiche le message BASTOS xxK Microcontroller (v1) .... Le terminal est alors prêt pour recevoir des ordres en Basic !

Entrer et exécuter le petit programme suivant pour s’assurer que tout marche correctement :

10 PRINT "Bonjour"
20 PAUSE 500
30 GOTO 10
RUN

Pour arrêter le programme, appuyer deux fois sur la touche Esc.

::: Note Si le Minitel est en mode répertoire, la combinaison de touches Fnct + Sommaire permet de revenir sur le mode terminal.

Certains Minitels sont bloqués par un mot de passe. On peut réinitialiser l’EEPROM pour supprimer ce mot de passe avec les touches Fcnt T + I, directement après la mise sous tension ou en sortie de veille. :::
